IL Love Philter

Данная статья является частью цикла статей "Fl Studio"

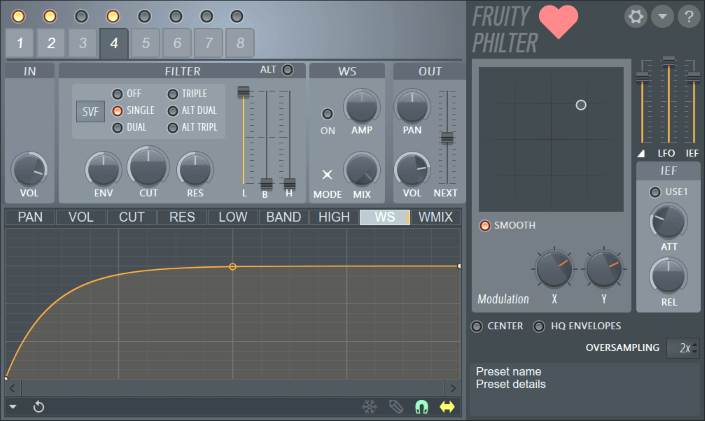

Image-Line - Love Philter - содержит восемь идентичных фильтров, способных в совокупности создавать неповторимые эффекты. Данный плагин по своему устройству идентичен синтезатору Sytrus.

Banks 1 to 8 (банки) - каждый банк фильтра состоит из серии процессоров, которые описаны ниже (слева на право). Звук с выхода каждого банка может быть направлен на следующий банк, или на выход плагина.

IN (вход)

Секция In позволяет установить панораму и входной уровень звука.

• ON (On/Off ) - переключатель вкл. /выкл.
• SOLO (Solo) - звучит только выбранный банк, остальные глушатся.
• VOL (Volume) - уровень входного сигнала.

FILTER (фильтр)

В секции Filter устанавливается тип фильтра и его частота среза. Кроме того, здесь задаётся положение фильтра до линии задержки или после. Органы управления разнятся в зависимости от типа выбранного фильтра.

• ALT - альтернативный резананс фильтра (при включеном резананс более узкий).
• Input Filter Type (тип входного фильтра) - тип входного фильтра выбирается в маленьком окошке. Для этого щёлкните левой кнопкой мыши и протяните вверх/вниз. Доступно 12 типов фильтров: AP - All Pass, BP - Band Pass, HP - High Pass, HP 2 - High Pass 2, HS - High Shelf , LP - Low Pass, LP 2 - Low Pass 2, LP 3 - Low Pass 3, LS - Low Shelf, NOT - Notch, PK - Peaking, and SVF - State Variable Filter.
• Filter Mode - эти переключатели определяют режим фильтра: x1, x2, x3 означает соответственно 12, 24 и 36 dB/на октаву.
• ENV - установка огибающей CUT/LFO/IEF (Input Envelope Follower).
• CUT - установка частоты среза.
• RES - регулировка резонансной частоты/диапазона частоты.

WS (WaveShaper)

WaveShaper - эффект искажения, который тонко подстраивается путём редактирования кривой на дисплее.

• ON (On/Off ) - выключатель эффекта.
• +/- - переключатель униполярного и биполярного режимов.
• AMP - регулировка амплитуды входящего сигнала.
• MIX - баланс входного (необработанного) и обработанного сигналов.

OUT (выход)

В секции выхода (Output Section) сигнал поступает от одного фильтра к другому или на общий выход плагина.

• NEXT - уровень посыла сигнала на следующий фильтр в цепи (недоступно для восьмого фильтра, т.к. он последний). Отрицательные значения (регулятор влево) инвертируют фазу сигнала.
• PAN - панорама выходного сигнала.
• VOL - уровень выхода выбранного банка.

ENVELOPES (огибающие)

Имеется ряд огибающих, связанных с каждым банком. Непосредственно над дисплеем находятся два ряда вкладок. Верхний ряд цель модуляции и нижний ряд – источник модуляции.

Articulators/Modulators (артикуляторы/модуляторы)

Цель модуляции:

• PAN - эффекты панорамы банка.
• VOL - эффекты уровня громкости банка.
• CUT (Filter Cut) - частота среза фильтра банка. Взаимодействует с параметром частоты среза (CUT вверху).
• RES - резонансная частота выбранного фильтра.
• LOW/BAND/HIGH - выбор типа фильтра: Lowpass, Bandpass или Highpass. Только для фильтра SWF.
• WS (Wave Shaper) - изменение сигнала WaveShaper. Вход по оси X, а выходной сигнал по оси У. Вы сами можете создать сложную кривую.
• WMIX (Wave Shaper Mix) - баланс необработанного и обработанного сигналов.

Articulator parts (переключатели паттернов)

Теперь Вы можете определить, как каждый из следующих источников модуляции может воздействовать на параметры артикуляторов/модуляторов, описанных выше. В роли модулятора могут выступать паттерны (доступны 10 слотов паттернов), LFO, Mod X/Y или огибающая входного сигнала (IEF).

• PAT 1 to 10 (паттерны) - кликните левой кнопкой и протащите мышкой вверх/вниз для переключения паттернов.
• PAT - здесь показана форма огибающей паттерна, выбранного в окошке рядом слева.
• LFO - огибающая LFO.
• MOD X - определяет, как X параметр интегрированного контроллера X/Y отвечают на X изменение значения.
• MOD Y - определяет, как параметр Y интегрированного контроллера X/Y отвечает на изменение значения Y.

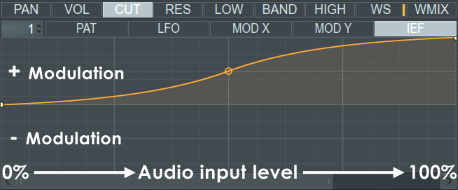

• IEF (Input Envelope Follower) - сглаживает отношение входа/выхода IEF (огибающая входного сигнала).

Common Envelopes Controls (общие средства управления огибающими)

• Envelope Menu - маленькая стрелочка левее надписи «Freeze».
  • Open state file/Save state file - открыть/сохранить форму огибающей. Для загрузки доступно несколько пресетов.
  • Undo - отменить последние изменения огибающей.
  • Undo history/Last reset - показать историю редактирования огибающей/отменить последний сброс параметров.
  • Copy state/Paste state - копировать огибающую/вставить форму огибающей.
  • Flip vertically - инвертировать текущую огибающую.
  • Smooth up abrupt changes - сглаживание выходного сигнала.
  • Create sequence - открывается диалог Envelope sequencer tool.
  • Analyze audio file - настройки огибающей будут повторять форму огибающей громкости входного сигнала. При выборе этой опции откроется диалог «browse file».
  • Background gradient - добавляет градиент фона.
• FREEZE - включив эту опцию, Вы защитите форму огибающей от случайных изменений.
• STEP (шаг) - включив эту опцию, Вы заставите узелки огибающей притягиваться к сетке времени. Кривая будет выглядеть «ступенчатой». Удерживая клавишу SHIFT, Вы можете создавать прямые отрезки (горизонтальные и вертикальные).
• SNAP - режим привязки. Включив эту опцию, Вы привязываете узлы к ближайшей точке шага.
• SLIDE - эта опция включена по умолчанию. Переместив какой-либо узел, тем самым Вы сместите все узлы, находящиеся левее (т.е. расстояния между узлами остаются неизменными).

MODULATION (модуляция)

Модуляция X-Y.

• SMOOTH - функция сглаживания модуляции.
• X - модуляция по оси X.
• Y - модуляция по оси Y.

INPUT ENVELOPE FOLLOWER (IEF) (огибающая входного звука)

Эта секция позволяет вам настраивать огибающую входного звука Input Envelope Follower (IEF). Эта огибающая используется как источник модуляции и основана на амплитуде входного звука.

• USE1 - переключатель. Когда он включен, выход банка 1 используется как вход для огибающей IEF. Когда выключен, в качестве источника модуляции используется вход плагина.
• ATT - регулятор атаки огибающей.
• REL - регулятор освобождения огибающей.

Other Parameters (другие параметры)

В правом верхнем углу Вы найдёте:

• Options (опции) - включают подменю:
  • Copy preset - скопировать пресет в буфер обмена.
  • Paste preset - вставить пресет из буфера обмена.
  • Sync pattern changes - если опция включена, то огибающие синхронизированы с клипом/паттерном.
• Show Info - информация о плагине.

Три слайдера выше секции IEF:

• Символ треугольника - регулятор уровня выхода (мастер).
• LFO - уровень LFO (мастер).
• IEF - уровень огибающей IEF.

Три переключателя ниже секции модуляции (Modulation Section):

• CENTER - удаление постоянной составляющей (когда вся волновая форма сигнала смещена относительно оси нулевого уровня).
• HQ ENVELOPES - режим высокой точности огибающей.
• OVERSAMPLING - установка оверсэмплинга 2x, 4x, 8x или 16x (кликните левой кнопкой и протащите мышкой вверх/вниз).
